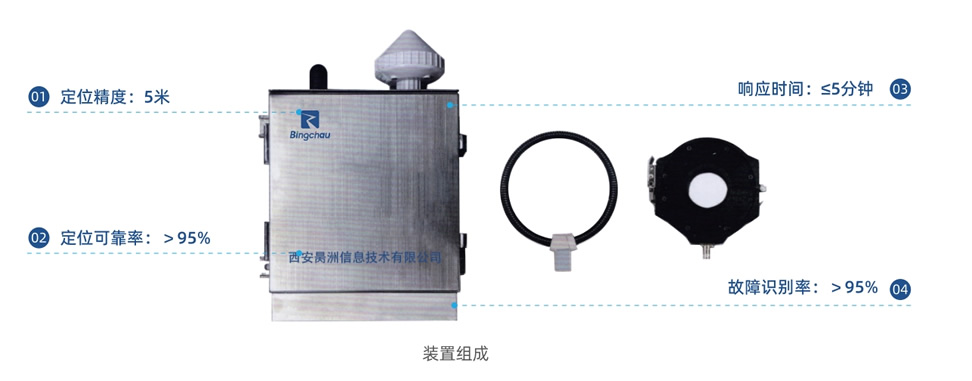

装置组成:
电缆故障监测装置每套三台，每相安装一台，每台包括:监测主机、工频传感器、高频传感器、取能模块等组成，具备CT取能、太阳能、AC220V等多种供电方式。
装置特点：
01、在线定位：7X24小时在线监测，实时采集故障发生时刻的初始行波电流和故障工频电流，精准采样故障波形，辅助故障分析。
02、定位时间：5分钟，大幅提高电缆故障定位工作效率，减少用户停电时间，为客户创造经济效益和社会效益。
03、精确定位：<0.1%L+5米，采用北斗(GPS)高精度授时和行波波速在线 校 准技术，故障定位更精确。
04、每相独立采样：采鋆潭➅魚么衣畵驶分体式机箱设计每相有独立的高速采样、时钟同步、通信和供电模组;独立高速FPGA专用采集通道，提示小信号采样能力
05、带电安装：带电安装，无需停电。
06、监测定位：检测定位长达 10km 的电缆。
07、定位可靠率、故障识别率：定位可靠率:>95%;故障识别率:>95%。
产品功能
01、复合电流实时采集功能
实时监测电缆安装点的复合电流，采样率为20kHz，发生故障时可对故障电流进行故障录波。
02、行波电流高速采集功能
实时监测电缆安装点的高频行波电流参数，采样率达到50/100MHZ，实时采集行波波形，发生故障时可对故障行波进行高速采样。
03、北斗/GPS定位功能
电缆监测装置采用北斗/GPS双授时系统，授时精度高达10ns，有效保障定位精度。
04、接地环流监测功能
电缆监测装置可选配接地环流监测模块，实时监测三相电缆的护层接地电流、总接地电流，设定多种故障阔值和告警方式。
05、安全加密功能
采用国产安全芯片实现对终端密钥的存储、管理以及密码运算，确保终端和主站之间的通信链路安全。

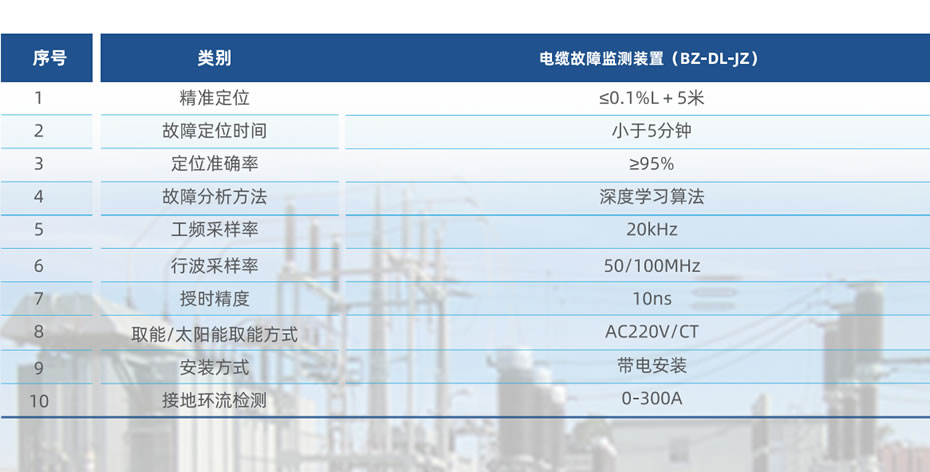

性能参数：
